科普小知识丨模拟量4-20A电流环：深入解析其历史、原理、应用 与未来展望

模拟量4-20mA电流环是一种广泛应用于工业自动化领域的信号传输标准，具有简单、可靠、抗干扰能力强等优点。它将被测量的物理量转换成4-20mA的电流信号进行传输，广泛应用于工业过程控制、仪表测量、数据采集等领域。本文将深入解析420A电流环的历史源流、工作原理、应用领域以及未来发展趋势，为读者提供全面的理解和认知。

一、历史源流：从气动仪表到电气控制的演变

4-20mA电流环的出现可以追溯到20世纪50年代，当时美国福克斯公司(Foxboro Company)为其生产的气动仪表开发了这标准。当时，气动仪表是工业控制领域的主流，但其存在精度低、传输距离短等缺点，限制了其应用范围。为了克服这些缺点，福克斯公司提出了使用电流信号进行传输的方案，并最终确定了4-20mA的标准范围。

4-20mA电流环的提出具有划时代的意义，它为工业控制领域从气动控制向电气控制的转变奠定了基础。此后，4-20mA电流环逐渐成为工业自动化领域的主流模拟量信号标准，并被广泛应用于各种工业控制系统中。

二、工作原理：将物理量转换成电流信号

4-20mA电流环的工作原理是将被测量的物理量转换成4-20mA的电流信号进行传输。具体来说，传感器或变送器将被测量的物理量转换成与之成比例的电流信号，然后将该电流信号通过电缆传输到接收端。接收端仪表或数据采集系统将电流信号转换成相应的物理量值进行显示或处理。

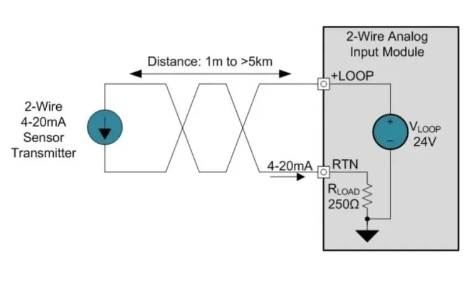

4-20mA电流环的电路结构简单，主要包括以下几个部分：

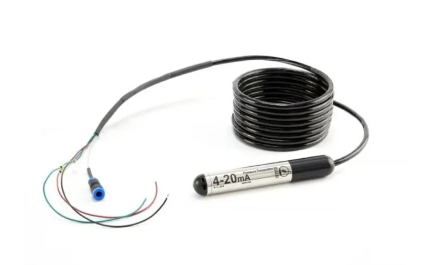

1、传感器或变送器：将被测量的物理量转换成与之成比例的电流信号。

2、电缆：用于传输电流信号。

3、接收端仪表或数据采集系统：将电流信号转换成相应的物理量值进行显示或处理。

三、应用领域：广泛应用于工业自动化各个环节

4-20mA电流环广泛应用于工业自动化领域的各个环节，主要应用包括：

1、工业过程控制：在工业过程控制中，4-20mA电流环用于传输压力、温度、流量、液位等各种物理量信号，实现对工业过程的监测和控制。例如，在石油化工行业，4-20mA电流环用于传输反应釜的温度、压力等参数，实现对反应过程的实时监控和控制。

2、仪表测量：在仪表测量中，4-20mA电流环用于传输各种仪表的输出信号，实现对物理量参数的测量。例如，在电力行业，4-20mA电流环用于传输电流互感器、电压互感器的输出信号，实现对电流、电压等参数的测量

3、数据采集：在数据采集系统中，420mA电流环用于采集现场仪表的输出信号，实现对工业过程数据的采集。例如，在水处理行业，4-20mA电流环用于采集水质监测仪的输出信号，实现对水质参数的实时监测和数据采集。

四、未来展望：向着更高精度、更低成本、更智能化方向发展

随着工业自动化技术的不断发展，420mA电流环也将不断发展和完善。未来，4-20mA电流环的发展趋势主要包括：

1、提高精度：随着传感器和变送器技术的进步，4-20mA电流环的测量精度将进一步提高，满足更高精度的测量需求。

2、降低成本：随着集成电路技术的进步，4-20mA电流环的制造成本将进一步降低，使其更加普及。

3、提高智能化水平：随着物联网和工业互联网的发展，4-20mA电流环将更加智能化，能够实现更复杂的控制和监测功能，例如自诊断、自校准等。

五、延伸探讨：相关标准规范与通信协议

1、标准规范：国际电工委员会（IEC)制定了4-20mA电流环标准规范，例如IEC60529:2008《工业用电气设备通用要求一5.22电流回路》。该标准规范规定了4-20mA电流环的标准范围、电流回路阻抗、抗干扰能力等技术要求，确保了4-20mA电流环的通用性和互换性。

2、通信协议：基于4-20mA电流环的通信协议可以实现更复杂的通信功能，例如双向通信、数据传输等。常用的基于4-20mA电流环的通信协议包括：

(1)HART协议：HART协议是一种基于4-20mA电流环的双向通信协议，可以实现对现场仪表的远程配置、诊断和维护。

(2)Modbus RTU协议：ModbusRTU协议是一种基于串口的通信协议，可以将4-20mA电流环信号转换成Modbus RTU协议格式，实现与Modbus RTU主控设备的通信。

六、应用实例：深入了解4-20mA电流环的实际应用

1、石油化工行业：在石油化工行业，420mA电流环用于传输反应釜的温度、压力、流量等参数，实现对反应过程的实时监控和控制。例如，在乙烯生产过程中，420mA电流环用于传输反应釜的温度、压力、流量信号，实现对反应温度、压力、流量的实时监控和调节，确保乙烯生产的安全性和效率。

2、电力行业：在电力行业，4-20mA电流环用于传输电流互感器、电压互感器的输出信号，实现对电流、电压等参数的测量。例如，在高压输电系统中，4-20mA电流环用于传输电流互感器的输出信号，实现对输电线路电流的实时监测，确保输电线路的安全运行。

3、水处理行业：在水处理行业，420mA电流环用于采集水质监测仪的输出信号，实现对水质参数的实时监测和数据采集。例如，在自来水厂，4-20mA电流环用于采集浊度仪、余氯分析仪等水质监测仪的输出信号，实现对水质浑浊度、余氯含量等参数的实时监测，确保自来水水质符合国家标准。

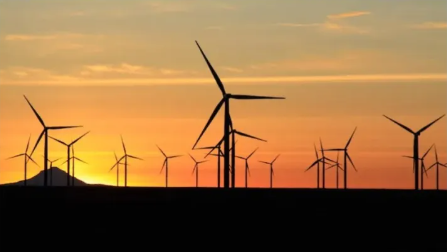

七、风电机组中4-20mA模拟量传感器的应用

在风电机组中，4-20mA模拟量传感器被广泛应用于测量和监测各种参数，为风电机组的控制和运行提供重要的数据基础。常见应用包括：

1、风速传感器：

应用位置：通常安装在风电机组的轮毂或机舱顶部。

测量目的：测量风速，为风电机组的功率控制和叶片调节提供依据。

传感器类型：常见的风速传感器类型包括超声波风速传感器、热风速传感器、皮托管风速传感器等。

2、风向传感器：

应用位置：通常安装在风电机组的机舱顶部。

测量目的：测量风向，为风电机组的朝向控制提供依据。

传感器类型：常见的风向传感器类型包括桨叶式风向传感器、超声波风向传感器等。

3、压力传感器：

应用位置：通常安装在机舱内、液压系统、润滑系统等。

测量目的：测量机舱内压力、液压系统压力、润滑系统压力等，为风电机组的提供安全运行保障。

传感器类型：常见的压力传感器类型包括扩散硅压力传感器、陶瓷压力传感器等。

4、温度传感器：

应用位置：通常安装在轴承、发电机、变压器等。

测量目的：测量轴承温度、发电机温度、变压器温度等，为风电机组的润滑冷却系统提供控制依据。

传感器类型：常见的温度传感器类型包括热电阻、热电偶、PT100等。

5、振动传感器：

应用位置：通常安装在轴承、机座、变速箱等。

测量目的：监测风电机组的振动状态，为故障诊断和维护提供依据。

传感器类型：常见的振动传感器类型包括加速度传感器、速度传感器、位移传感器等。

6、位置传感器：

应用位置：通常安装在叶片、升降机构等。

测量目的：测量叶片位置、升降机构位置等，为风电机组的控制提供依据。

传感器类型：常见的位移传感器类型包括电位计、编码器、光电传感器等。

八、结语：4-20mA电流环-工业自动化的重要基石

模拟量4-20mA电流环以其简单、可靠、抗干扰能力强等优点，在工业自动化领域获得了广泛应用，成为工业过程控制、仪表测量、数据采集等领域不可或缺的基础技术。在风电机组中，4-20mA模拟量传感器也被广泛应用于测量和监测各种参数，为风电机组的控制和运行提供重要的数据基础。随着工业自动化技术的不断发展，420mA电流环也将不断发展和完善，为工业自动化的发展提供强有力的支撑。
